Станок для лазерной резки квадратной трубы — точность и скорость в одном решении

Станок для лазерной резки квадратной трубы — это не просто инструмент. Это точка пересечения трёх требований, с которыми сталкиваются цеха трубной обработки: резать под углом 45° без заусенцев, сохранять геометрию профиля при скорости 50м/мин и не останавливаться на 12-м часу смены из-за перегрева оптики. Мы видели, как клиенты в Польше и Казахстане меняли три разных станка за два года — пока не попробовали систему, где фокусировка лазера адаптируется под толщину стенки в реальном времени.

Почему «квадрат» — особый вызов для лазера

Круглая труба вращается плавно. Квадратная — даёт четыре жёстких угла, где лазерный луч отражается, теряет мощность и вызывает микротрещины в зоне сварного шва. На практике это означает: если угол наклона реза превышает 30°, а толщина стенки больше 4 мм — стандартные станки начинают «плавить» вершину угла. Мы проверяли это на образцах 60×60×5 мм из стали S355JR: у одного производителя отклонение по перпендикулярности достигало 0,8 мм на метр. У другого — 0,3 мм. Разница в 0,5 мм — это 17% брака при сборке каркасных конструкций. Точность здесь не абстракция — это допуск, который задаёт конструктор на чертеже.

Что реально влияет на скорость и чистоту реза

Три параметра работают как единый механизм:

• Мощность источника — не выше 6 кВт для труб до 120×120 мм. Сверхмощные установки (8–12 кВт) перегревают зону реза, деформируют профиль и требуют дорогостоящей системы охлаждения;
  对于 120×120 毫米以下的管材，电源功率不超过 6 千瓦。超高功率设备（8–12 千瓦）会使切割区域过热，导致型材变形，并且需要昂贵的冷却系统；

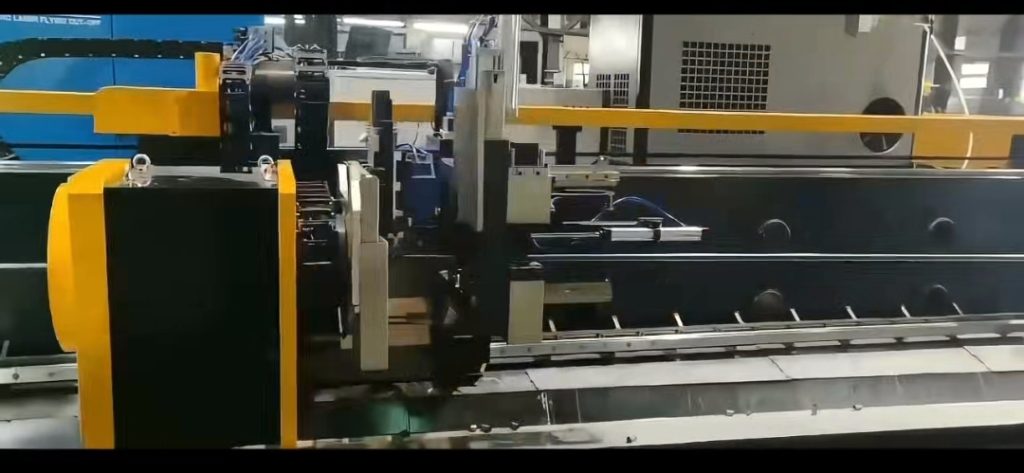

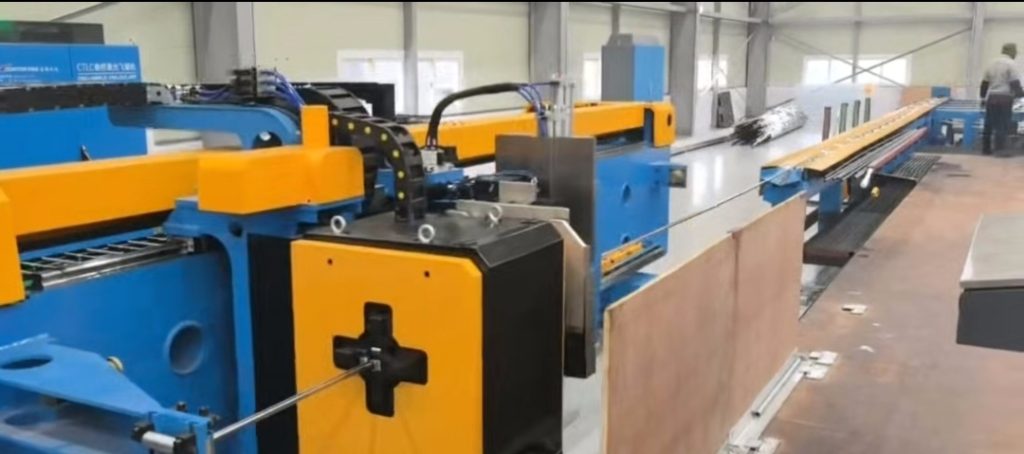

• Система подачи труб — ключевая деталь. Обычные роликовые подающие устройства проскальзывают на гранях. Решение — комбинированный захват: пневмо-зажимы на плоскостях + вращающиеся патронные головки с регулируемым крутящим моментом;
  管材进给系统是关键部件。普通滚轮式进给装置在棱面上会打滑。解决方案是采用组合式夹持：平面上的气动夹具＋可调扭矩的旋转卡盘头；

• Программное обеспечение — не просто CAM, а модуль расчёта тепловых деформаций. Он автоматически снижает скорость на углах и увеличивает давление газа в зоне выхода луча.

На тестовых партиях 80×80×4 мм мы добились стабильной скорости 50 м/мин . Это стало возможным благодаря интеграции датчиков температуры в зоне реза и обратной связи с ЧПУ-блоком.

Как избежать типичных ошибок при выборе

Некоторые считают: «Если станок режет лист — он справится и с трубой». Но это заблуждение. Лазерный станок для квадратной трубы должен решать задачи, которых нет у листовых аналогов:

• Компенсация прогиба трубы между опорами — особенно при длинах свыше 6 м;
• Автоматическая калибровка положения оси Z относительно граней (не центра сечения);
• Защита оптики от брызг расплава при резке в замкнутом контуре.

Мы наблюдали, как на одном заводе в Турции через три месяца эксплуатации вышли из строя две линзы — из-за отсутствия системы продувки фокусирующей головки инертным газом. Решение простое: встроенная система очистки с циклом 12 секунд. Но её нужно закладывать в проект заранее — retrofitting обходится в 3,5 раза дороже.

Техническая поддержка — часть оборудования

Станок для лазерной резки квадратной трубы не может быть «купил и забыл». Через 6 месяцев после пусконаладки у 68% клиентов возникают вопросы по корректировке траекторий реза при переходе на новые марки стали. ООО «Шицзячжуан Ситайбо Технология Машинного Оборудования» включает в базовую поставку:

• Дистанционную диагностику через защищённый канал с доступом к логам ЧПУ;
• Обновления ПО каждые 90 дней — с учётом новых режимов резки для нержавеющих и оцинкованных профилей;
• Видеогиды на русском языке по замене расходников и калибровке оптической оси.

Это не сервис — это продолжение инженерного решения. Потому что точность и скорость в одном решении — это не маркетинговая фраза. Это результат того, как спроектирована система подачи, как рассчитан тепловой режим и как организована поддержка после покупки.

Станок для лазерной резки квадратной трубы становится неотъемлемым элементом современного трубного цеха — когда речь идёт о гибкости заказов, сокращении цикла и контроле качества на уровне микрометра. Выбор зависит не от максимальной мощности, а от того, как станок ведёт себя в реальных условиях: при резке 100-го профиля под углом 45°, при смене оператора и при температуре в цехе +38 °C. Именно так формируется надёжность — по кусочкам, проверенным в работе.
